Verbindungsbauwerk Hofgartenrampe

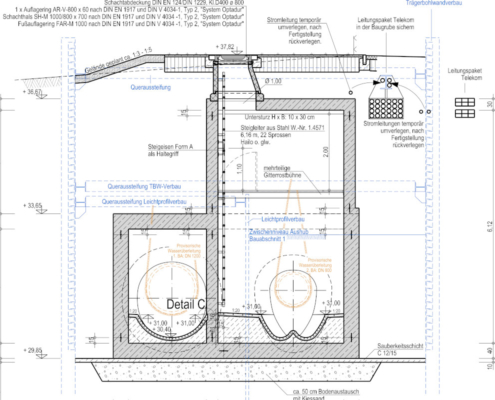

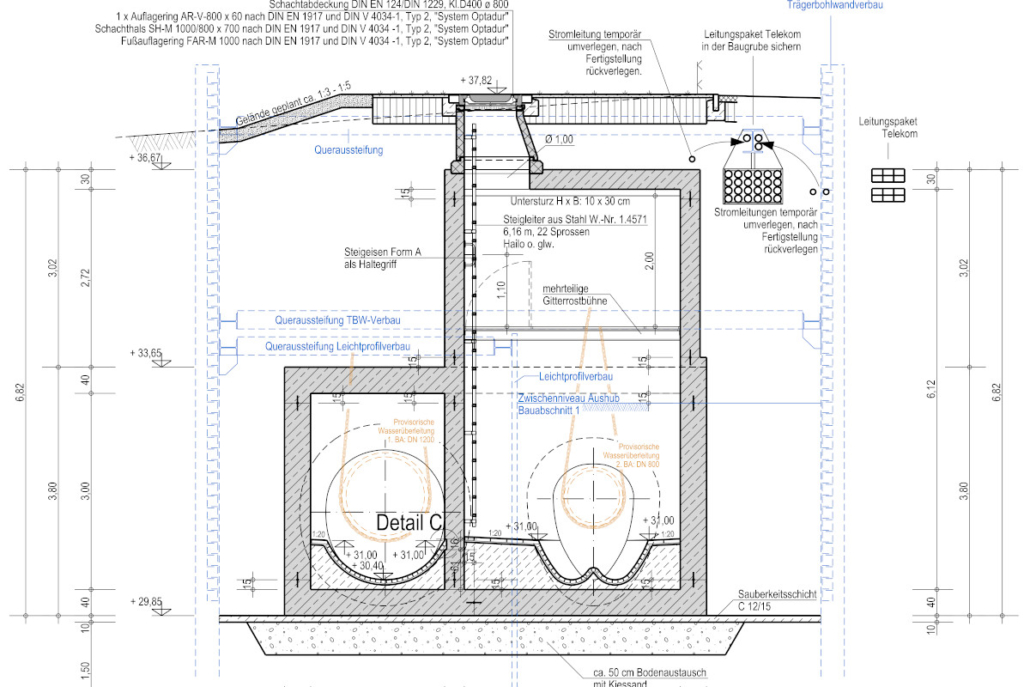

Im Planungsraum verlaufen zwei Mischwassersammler parallel mit einem lichten Abstand von 4,50 bis 1,50 Meter. Die Profilabmessungen wechseln hierbei in ihrem Verlauf zwischen Kreisprofilen DN 2560 B und DN 3000 B bzw. Haubenprofil DN 1800/2000 und Eiprofil DN 1200/1800. Die mittlere Tiefe liegt bei 7,80 m.
Die beiden MW-Kanäle sind derzeit durch zwei provisorische Bypässe miteinander verbunden, so dass beide Profile unkontrolliert mit Mischwasser beaufschlagt werden.

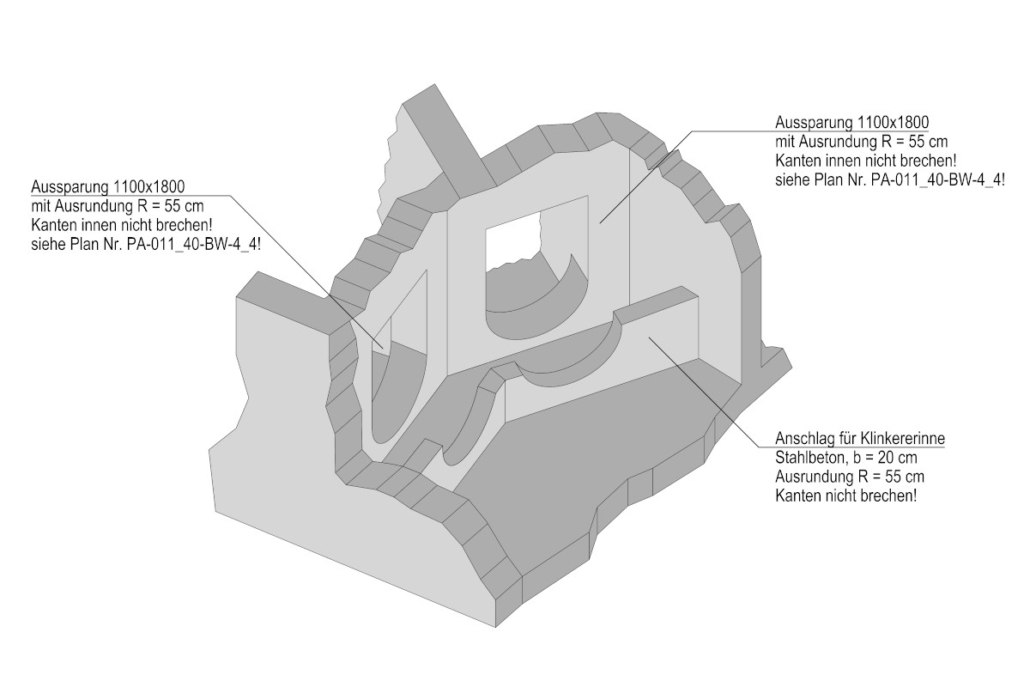

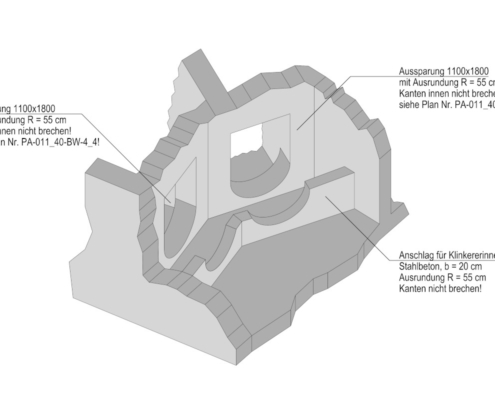

Zur Verbesserung der Hydraulik und aus betrieblichen Gründen wurde der Bau eines Verbindungsbauwerks mit integrierten Schiebern geplant. Dieses wurde so ausgebildet, dass die Stauraumvolumina beider Sammler gezielt aktiviert und gespült werden können.

Die Lage des Bauwerks ist durch die Geometrie der vorhandenen Sammler weitestgehend vorgegeben. Das Bauwerk liegt an exponierter Stelle hälftig in der Parklandschaft Hofgarten und hälftig in der Rampe zur Oberkasseler Brücke über den Rhein. Hinzu kommen Belange des Denkmalschutzes.

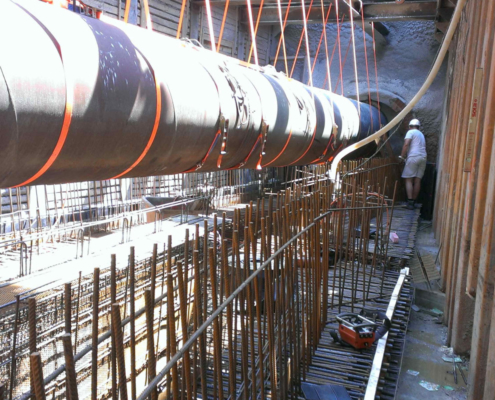

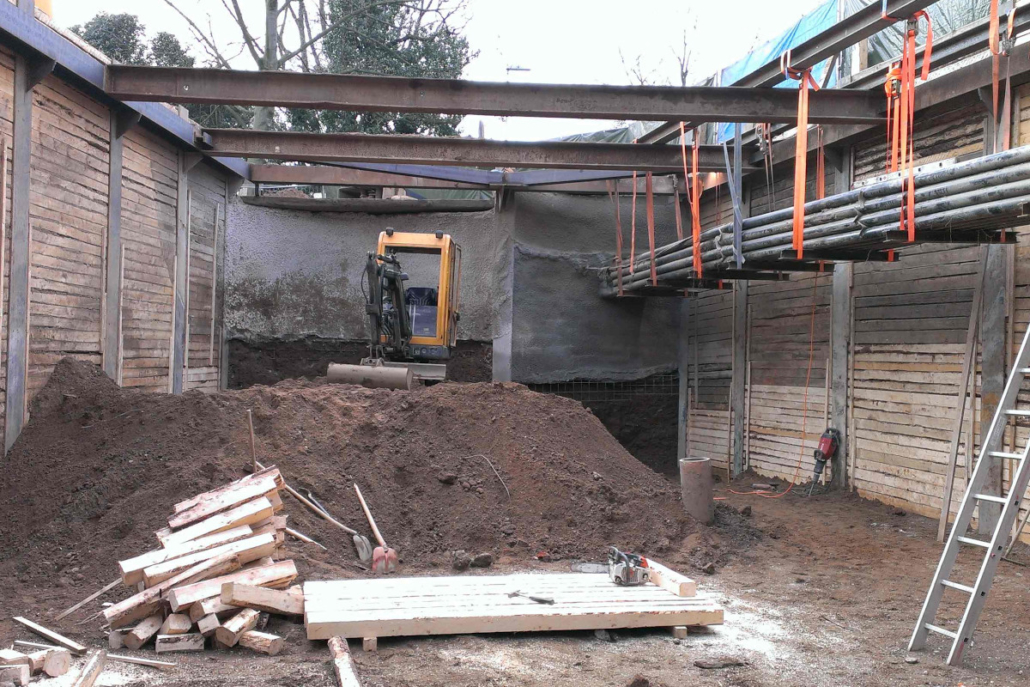

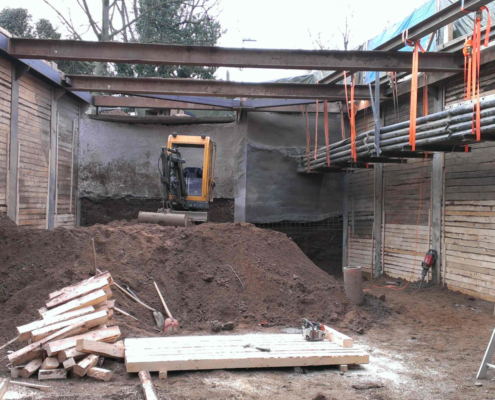

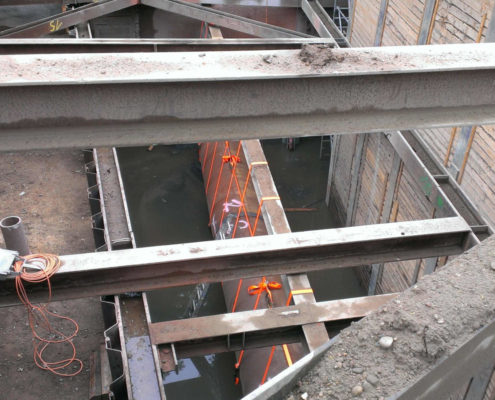

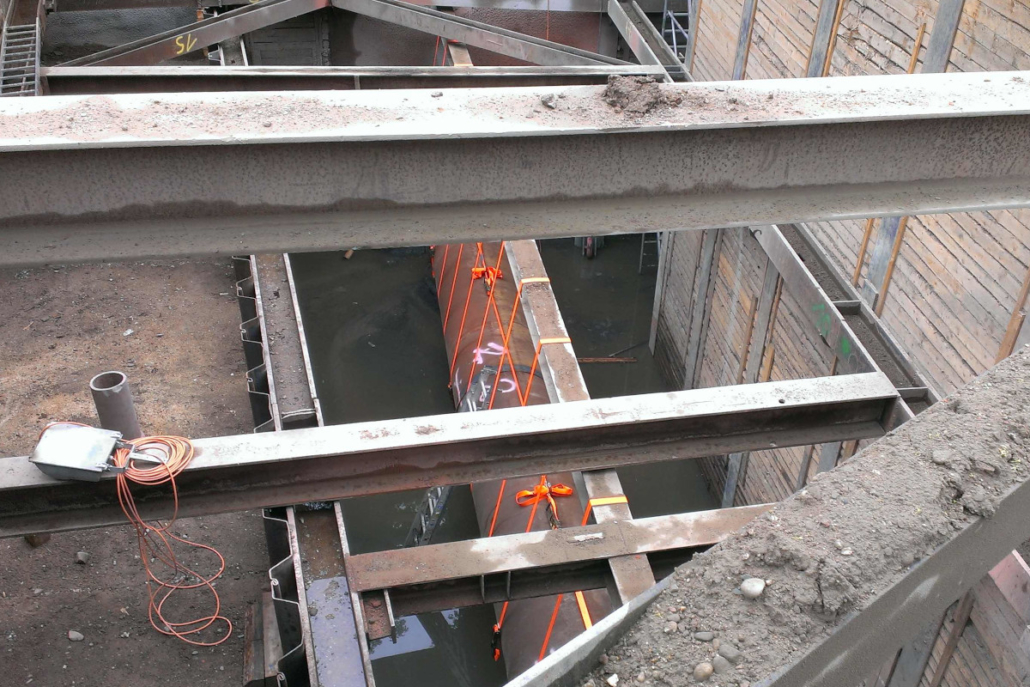

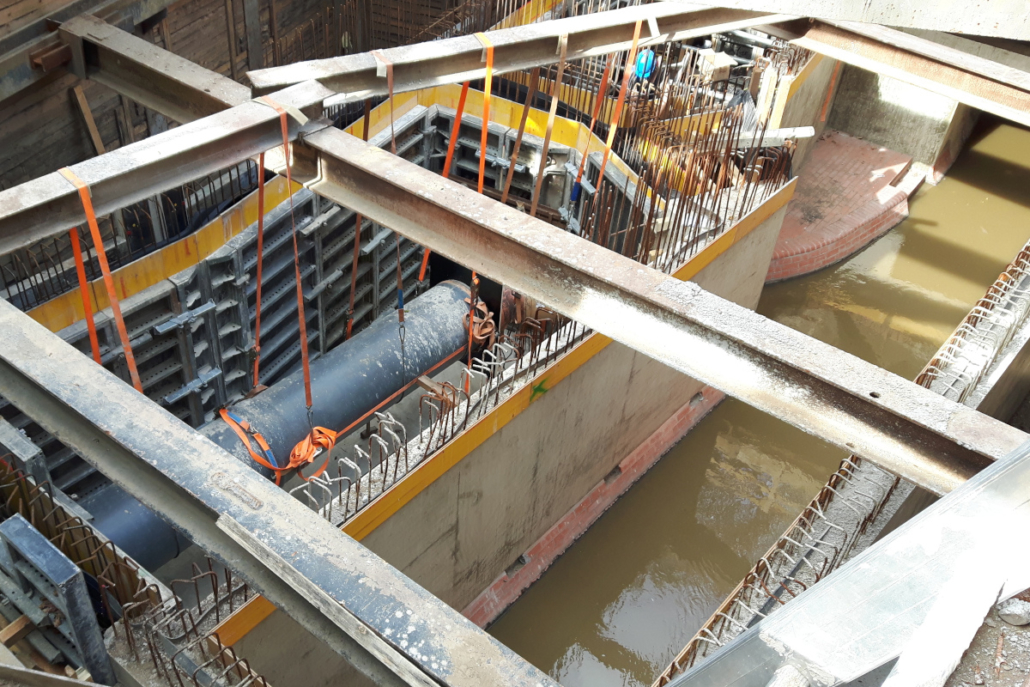

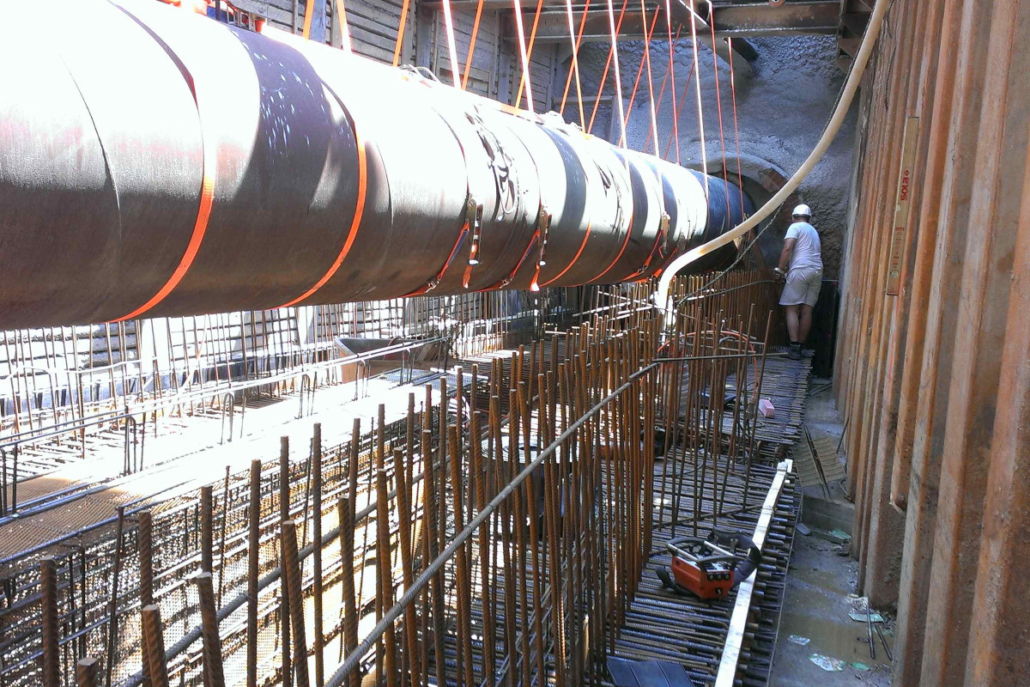

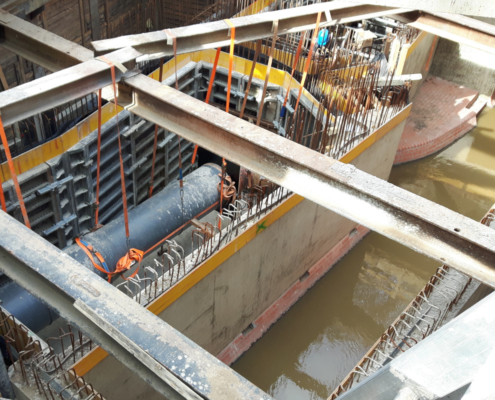

Auf technischer Seite lag besonderes Augenmerk auf dem Verbaukonzept und der bauseitigen Grund- und Mischwasserhaltung.
